液氮恒溫系統設計方案
一、系統概述
液氮恒溫系統是一種利用液氮（-196℃）作為冷源，通過精確控制實現-196℃至室溫區間穩定溫場的裝置。系統核心目標：

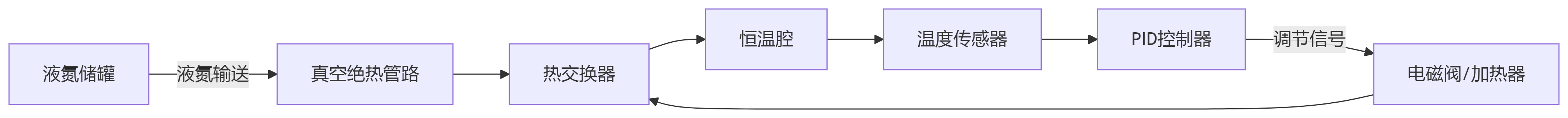

二、系統組成與工作原理
1. 核心子系統
|
組件
|
功能描述
|
關鍵技術要求
|
|
液氮儲供單元
|
存儲液氮并穩定輸送至恒溫腔，通常采用 DPL系列焊接絕熱氣瓶（如DPL450-232-2.88）
|
日蒸發率≤1.5%，工作壓力2.88MPa（VP級），配備自增壓系統
|
|
熱交換與恒溫腔
|
液氮氣化吸熱，通過導熱介質（如金屬導熱塊/液?。﹤鬟f冷量
|
高導熱材料（無氧銅/鋁合金）+真空絕熱層，熱效率≥90%
|
|
溫度控制系統
|
PID算法調節液氮流量與加熱功率，實現動態平衡
|
多級控制：電磁閥+電加熱器，響應時間≤0.5秒
|
|
安全監控系統
|
實時監測壓力、液位、氧濃度、真空度，觸發自動保護
|
冗余傳感器+緊急排氣閥，符合ISO 21014安全標準
|
三、關鍵設計要點
1. 絕熱結構設計
-
多層真空絕熱：
-
內膽/外殼：奧氏體不銹鋼（SUS304/316L）
-
絕熱層：30~50層鋁箔+玻纖紙，真空度≤10?3
Pa
-
日蒸發率：≤0.8%容積/天（確保長期恒溫經濟性）
2. 溫度控制策略
|
控制模式
|
適用場景
|
精度范圍
|
|
Bang-Bang控制
|
快速降溫階段
|
±2℃
|
|
PID+前饋補償
|
恒溫維持階段
|
±0.1℃
|
|
自適應模糊PID
|
變溫過程（如程序降溫）
|
±0.5℃
|
3. 熱傳遞優化
-
直接冷卻：液氮噴淋（降溫快，適合大負載）
-
間接冷卻：液氮→冷媒→腔體（溫度均勻性高）
4. 安全設計
-
三重防護機制：
-
壓力安全：雙安全閥（機械+電磁） + 爆破片
-
缺氧防護：氧濃度傳感器（報警閾值18%）
-
真空監控：真空計實時檢測，失效時啟動備用制冷
四、典型技術參數（以230L腔體為例）
|
參數
|
指標
|
|
溫度范圍
|
-196℃
~ +50℃
|
|
恒溫穩定性
|
±0.2℃（@-150℃）
|
|
大降溫速率
|
10℃/min（室溫→-100℃）
|
|
腔體尺寸
|
Φ600mm
× H800mm
|
|
液氮消耗量
|
15~20L/h（@-150℃恒溫）
|
|
電源要求
|
380V
AC，功率≤5kW
|
五、應用場景
-
科研領域
-
超導材料性能測試（77K）
-
生物樣本低溫保存（-150℃深冷）
-
工業制造
-
精密零件冷裝配（-120℃~-80℃）
-
鋰電池低溫測試
-
醫療技術
六、方案優勢
-
節能設計：液氮氣化冷量100%利用，比機械制冷節能40%
-
模塊化擴展：支持多溫區并聯控制（如-196℃/+25℃雙腔體）
-
智能物聯：支持RS485/Modbus協議遠程監控，數據云端存儲
七、實施流程
-
需求分析 → 2. 熱負荷計算 → 3. 定制化設計 → 4. 安全驗證（FMEA分析） →
5. 交付與培訓
設計案例：某航天材料實驗室需求
-
目標：-180℃±0.5℃恒溫，腔體Φ500mm
-
方案：
液氮恒溫系統的核心在于絕熱效率與動態控溫能力的平衡。通過模塊化設計、智能算法及多重安全防護，可滿足從基礎研究到高端制造的嚴苛溫控需求。設計時需優先匹配用戶的實際熱負載與工藝曲線，確保系統全生命周期的高效性與可靠性。
