液氮循環裝置作為低溫制冷技術的核心設備，憑借 -
196℃的超低溫特性，在科研、醫療、工業等領域發揮著不可替代的作用。其設計需平衡低溫適應性、循環效率與安全穩定性，而實際運用效果則直接關系到工藝優化與成本控制。本文從設計核心要素、技術創新及典型應用場景展開分析，系統評估該裝置的實踐價值。

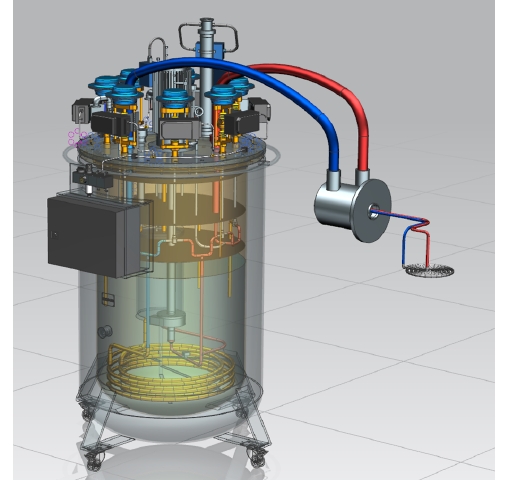

一、設計核心要素與技術規范
(一)材料體系的低溫適配設計
液氮循環裝置的材料選擇需突破三大技術瓶頸：低溫脆性、熱膨脹系數匹配及密封性。主體管路采用經深冷處理的 316L 奧氏體不銹鋼，其在 -
196℃時的沖擊功≥100J，抗拉強度保持率達 85% 以上，可有效避免低溫脆斷。與普通 304 不銹鋼相比，316L 的鉬元素含量提升至
2-3%，顯著增強抗晶間腐蝕能力，尤其適用于含微量雜質的液氮循環系統。
密封組件采用金屬波紋管與聚四氟乙烯(PTFE)復合材料組合方案：波紋管選用 Inconel 718
合金，在低溫下仍保持優異的彈性恢復能力，泄漏率控制在 1×10?? Pa?m3/s 以下;PTFE 密封墊經低溫改性處理，在 - 200℃至
260℃范圍內可維持穩定的密封性能，解決傳統橡膠材料在低溫下硬化失效的問題。
(二)循環系統的結構優化
動力單元設計：采用低溫磁力驅動泵，取消傳統機械密封結構，通過磁場耦合傳遞動力，徹底消除軸封泄漏隱患。泵體葉輪采用一體化鍛造工藝，材質為 TC4
鈦合金，在保證強度的同時降低轉動慣量，使流量調節范圍達到 0.5-50L/min，揚程高可達 30m。
熱交換模塊：采用逆流式板式換熱器，換熱面積根據制冷負荷動態配置，單位體積換熱量達 800W/L。板片表面采用微通道結構設計，通過 0.2mm
寬的導流槽強化湍流效果，使液氮與被冷卻介質的熱交換效率提升 40%，出口溫差可控制在 ±1℃以內。
儲液與穩壓單元：配置真空絕熱儲槽，采用多層纏繞式絕熱結構(鋁箔 + 玻璃纖維)，日蒸發率≤0.5%。儲槽內置壓力自平衡裝置，當系統壓力超過
0.8MPa 時自動開啟泄壓閥，低于 0.3MPa 時啟動自增壓泵，確保循環壓力穩定在 0.4-0.6MPa 區間。
(三)智能控制系統架構
采用 PLC + 觸摸屏的控制模式，集成以下關鍵功能：
多參數監測：通過 PT100 鉑電阻(精度 ±0.1℃)實時采集液氮溫度、流量傳感器(精度 0.5 級)記錄循環流量、壓力變送器(量程
0-1.6MPa)監控系統壓力。
自適應調節：基于模糊 PID 算法，當負載溫度波動超過設定值 ±2℃時，自動調節磁力泵轉速與換熱器旁通閥開度，響應時間≤1 秒。
安全聯鎖：設置超壓(1.0MPa)、超溫(-180℃)、低液位(20%)三重報警，觸發時立即切斷加熱源并啟動緊急停機程序，同時通過 RS485
通訊上傳報警信息。
二、關鍵技術創新與突破
(一)低溫兩相流控制技術
針對液氮在循環中易發生閃蒸(過冷度不足導致汽化)的問題，開發了階梯式過冷度維持系統：
首級過冷：在儲液槽出口設置預冷盤管，利用回氣冷量將液氮過冷度提升至 5-8℃;
次級過冷：在泵前加裝真空夾套式過冷器，通過液氮噴淋實現過冷度再提升 3-5℃;
動態補償：根據流量變化自動調節過冷器制冷劑供給量，確保系統始終處于單相流狀態，使流量穩定性提高至 ±2%。
(二)能量回收與節能設計
采用膨脹機 - 發電機組合裝置，利用液氮汽化產生的高壓氣體驅動膨脹機做功，發電效率達 70% 以上，可回收系統能耗的 15-20%;
開發智能休眠模式，當負載處于待機狀態時，自動降低循環流量至 30% 額定值，同時關閉冗余換熱單元，使待機功耗從 2.5kW 降至
0.8kW;
采用變頻調速技術，磁力泵電機轉速可在 300-3000rpm 范圍內連續調節，比定速運行方案節能 30% 以上。
(三)模塊化集成方案
將循環裝置劃分為三個獨立模塊：
制冷核心模塊(含儲槽、泵組、換熱器)
控制與動力模塊(含 PLC、變頻器、配電柜)
接口適配模塊(含快速接頭、過濾裝置)
模塊間通過標準化法蘭連接，安裝調試時間縮短至傳統裝置的 1/3，且支持單模塊獨立維護，顯著降低 downtime(停機時間)。
三、實際運用效果與案例分析
(一)超導材料研發領域
某高校超導實驗室采用 50L/min 流量的液氮循環裝置，為高溫超導帶材測試系統提供冷卻。運行數據顯示：
溫度控制精度：-196℃至 - 150℃可調，波動范圍≤±0.5℃;
降溫速率：從室溫(25℃)降至 - 196℃僅需 18 分鐘，較傳統靜態浸泡方式提速 60%;
連續運行穩定性：單次不間斷運行 300 小時，壓力波動≤0.05MPa，滿足長時間實驗需求。
該裝置的應用使超導帶材臨界電流測試的重復性誤差從 ±5% 降至 ±2%，實驗效率提升 3 倍。
(二)半導體晶圓制造
某芯片廠在 300mm 晶圓刻蝕工藝中引入液氮循環冷卻系統，用于控制反應腔溫度：
工藝溫度區間：-100℃至 - 50℃，調節分辨率 0.1℃;
熱負荷響應：當刻蝕功率從 1000W 躍升至 3000W 時，系統在 5 秒內將溫度偏差控制在 1℃以內;
能耗指標：單位晶圓冷卻能耗為 0.8kWh，較傳統氟利昂制冷方案降低 45%。
實際生產表明，該裝置使晶圓刻蝕的線寬均勻性提升至 ±1.2nm，良率提高 8%。
(三)生物樣本冷凍保存
某生物銀行采用定制化液氮循環裝置，為自動化樣本庫提供低溫環境：
庫體溫度分布：-190℃±2℃，空間溫差≤3℃;
降溫曲線控制：支持 0.1-10℃/min 的可編程降溫速率，滿足不同細胞的冷凍需求;
安全性指標：連續運行 12 個月無泄漏，液位監測準確率 100%，未發生任何安全事故。
應用該裝置后，干細胞樣本的復蘇存活率從 82% 提升至 95%，且實現了無人值守的全自動運行。
(四)工業低溫裝配
某航空發動機廠利用液氮循環裝置實現軸承的過盈裝配：
冷卻效率：將 φ300mm 軸承從 25℃冷卻至 - 196℃，收縮量達 0.23mm，滿足裝配間隙要求;
循環周期：單套軸承冷卻 - 裝配 - 回溫流程耗時 15 分鐘，較液氮浸泡方式縮短 50%;
成本效益：每萬套軸承可節省液氮消耗 3.2 噸，年節約成本約 48 萬元。
四、現存問題與優化方向
(一)技術瓶頸
低溫泵的氣蝕問題：當系統壓力波動超過 0.1MPa 時，易發生汽蝕現象，導致泵效率下降 15-20%;
長距離輸送冷損：管道長度超過 50 米時，冷損率增至 8% 以上，需強化絕熱措施;
啟停沖擊：裝置啟動時的瞬時電流是額定值的 3-4 倍，對電網造成沖擊。
(二)改進措施
開發氣蝕抑制系統：在泵入口加裝壓力補償罐，使允許氣蝕余量(NPSH)從 3m 降至 1.5m;
采用納米多孔絕熱材料：替代傳統多層絕熱結構，將管道冷損率控制在 5% 以內;
配置軟啟動器：使啟動電流降至額定值的 1.5 倍，同時延長電機使用壽命。
五、結論與展望
液氮循環裝置的設計已形成 “材料 - 結構 - 控制”
三位一體的技術體系，其實際運用在溫度控制精度、能耗指標、操作便捷性等方面均表現優異，為低溫技術的工業化應用提供了可靠支撐。未來發展將聚焦三個方向：
智能化升級：引入 AI 預測性維護，通過振動、溫度等特征參數提前預警設備故障;
低碳化設計：開發液氮 - 電能聯合循環系統，進一步提升能量回收效率至 85% 以上;
微型化集成：針對實驗室場景開發便攜式裝置，流量范圍拓展至 0.1-10L/min，重量控制在 50kg 以內。
隨著新材料與智能控制技術的融合，液氮循環裝置將在更多前沿領域展現其獨特價值，推動低溫應用技術邁向更高水平。
